巨川電氣出品GS-4000系列智能照明控制系統   來源：http://www.kevinorchard.com/

GS-4000系列智能照明控制系統為網絡集中式控制系統。整個系統模塊化結構，可靠性高，所有控制器均內置高速32位ARM Cortex-M3 微控制器、多路輸入輸出模塊、大容量Flash、高精度實時時鐘、磁隔離通訊模塊。 系統能對整個照明系統進行控制，包括操作各照明回路的開、關，顯示各回路燈具的運行狀態，故障警告。界面上顯示的開燈或者關燈狀態均為各繼電器上的真實反饋狀態。 系統具有可擴展性，有開放的通信接口和協議。

• 產品簡述：工控主機 機架式工控主機，適用于工業環境，具備防塵性能 總線網關 通過串口線與工控機連接，將外接單元通訊信息傳至上位機，進線數據交換，保證系統信息上傳和主機信息下發。 通訊方式：2路 中繼管理：自動（軟件+硬件） 通訊網關 將照明控制主機發出控制指令轉換為MODBUS總線信號，并預留RS485和其他多種接口用于與BAS、FAS連接。

•


調光模塊介紹

產品簡述：針對LED照明的調光技術——脈寬調變（Pulse-Width Modulation）采用調整脈沖占空比達到調整電壓、電流、功率的方法。 比一般方法具有損耗小，可方便使用單片機控制，可方便的近似連續的改變控制亮度。使用某些元件可達到升降壓，方便使用直流，也可通過PWM獲得正弦的交流電。

  控制單元模塊介紹

產品簡述：可編程控制面板 控制面板按鍵接受外界觸動信號，外觀時尚，耐壓。可自定義按鍵功能，通過編程器設定控制功能。適用于現場對熒光燈、節能燈等燈具的開關控制。可獨立安裝在走道墻壁上或安裝于配電箱外門。 3.5寸觸摸控制屏 自定義按鍵功能，通過系統主機設定控制功能。可實現開關、調光、場景等功能。每個可編程控制面板可設置多個場景模式，控制若干個開關控制器。

感應模塊原理介紹

產品簡述：照度傳感器 分體式照度傳感器，由光感探頭和控制器組成，液晶屏顯示當前光照值。可在控制器上編輯設定開燈及關燈時的照度值。 光感探頭安裝于現場采光區域，壁掛式安裝。 主要用于對照明亮度有關的場合。 紅外移動感應器 感應器是一種可感受外界物理移動條件的裝置，將感應的信息傳遞給其他模塊單元，實現其功能。 主要用于監控是否有人或車輛移動的場合。

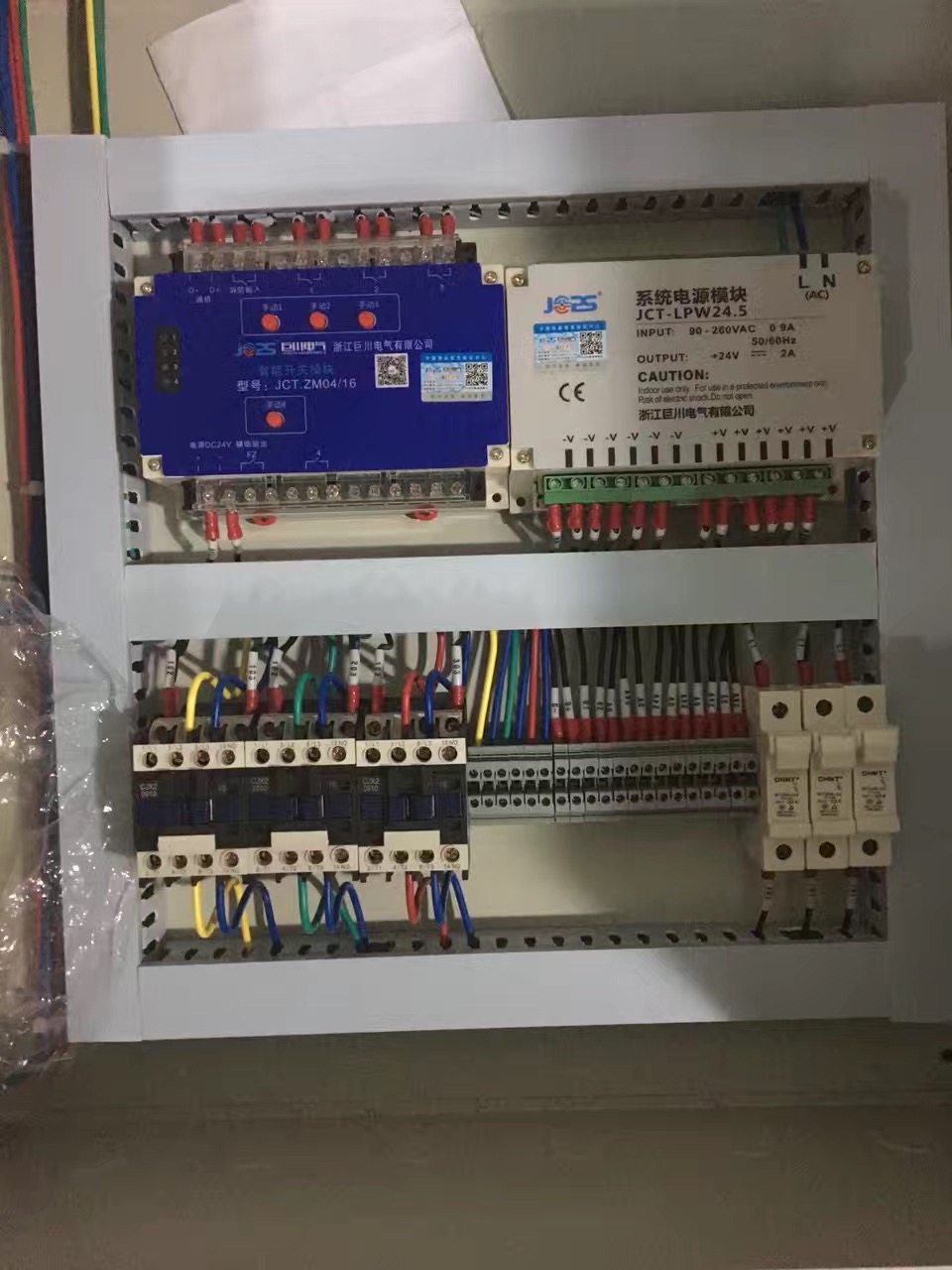

配電箱內模塊介紹

產品簡述：開關控制器 開關控制器可手動按鍵操作或自動編程控制，內置單片機，通過網絡與其他控制器通信控制。每 個單路額定電流可達20A，觸點壽命大于10萬次。具有多回路順序延時啟動功能，避免浪涌電流沖擊，延長燈具使用壽命。可檢測各回路的電流值，通過判斷照明回路電流值判定燈具是否有損壞，出現故障時可上傳信息至上位機報警。 電源模塊 為其他模塊單元提供直流電壓，AC220V轉DC24V。

本產品最終解釋權歸巨川電氣所有，訂貨報價請聯系巨川電氣！
