巨川電氣EX-KB-4.16 智能控制控制器    來源：http://www.kevinorchard.com/

 巨川電氣有限公司專業生產EX-KB-4.16智能照明控制系統，照明智能控制模塊，智能照明控制模塊，路燈照明智能控制模塊，路燈控制器，智能照明控制器， 價格實惠，質量穩定，技術先進，專業可靠。◆現貨存庫☆批發價格，生產廠家，最實惠的價格！，每一位客戶都買到一個稱心如意的產品，“保證產品質量，保持一級信譽”的經營理念，堅持以客戶為本的原則為廣大客戶提供優質的服務。你值得擁有！

一、EX-KB-4.16產品應用領域：

產品廣泛應用于應急照明回路、 景觀照明、 航空照明、 場地照明商廈、學校、公園、體育館、展覽館、工業園區、機場、鐵路、車站、變電站等地的燈光控制、消防聯動、能耗監測和節能管控

EX-KB-4.16價格，EX-KB-4.16型號，EX-KB-4.16廠家，

二、EX-KB-4.16功能特點

1. 1-12路繼電器開關輸出單元

2. 自帶場景控制器，多達128個場景

3. 每個回路具有燈具保護延時（0-60分鐘）

4. 每個回路具有分批開啟延時（0-25秒）

5. 繼電器開關可手動控制

6. 具有遠程編程和管理功能

7. 設備重啟可選擇已開的場景或指定的場景

三、EX-KB-4.16安裝連接

1． 安裝條件

安裝位置要通風良好，注意防潮、防震、防塵。

2． 接線規格

l 本模塊繼電器開關輸出端連接線：2.5mm2銅導線

l 485總線連接線：采用超五類線或4芯雙絞線

TLYZK-L12/20批發價格，TLYZK-L12/20型號選型，TLYZK-L12/20廠家直銷，

3． 典型系統連接

該模塊的典型系統連接（僅供參考）如下圖所示。通過485總線與控制面板、系統管理服務器等連接可實現設備開關控制、照明控制（包括場景控制等）、系統管理、以及與其它控制系統聯接等。

四、EX-KB-4.16系列智能照明控制器接線圖：

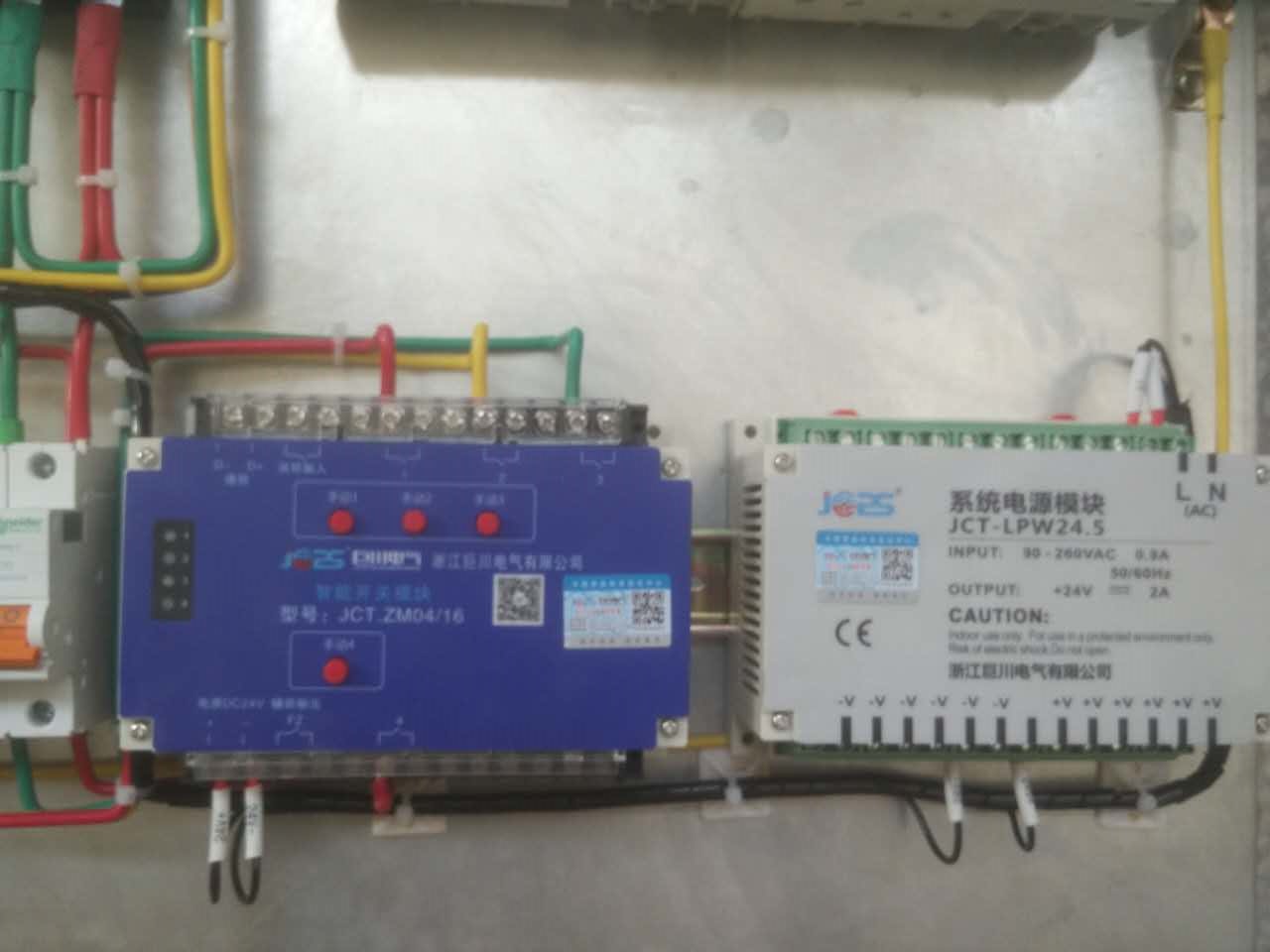

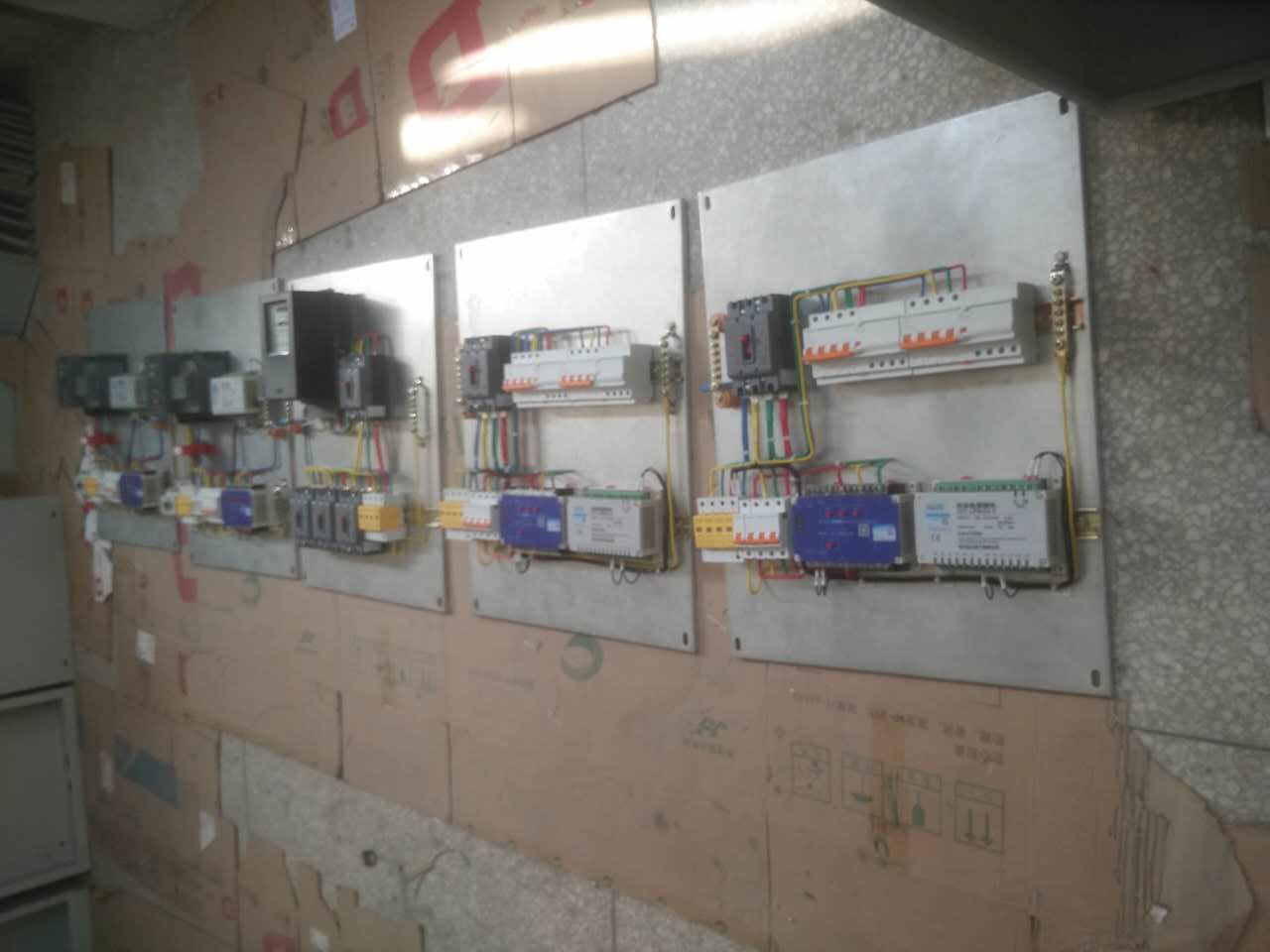

五.EX-KB-4.16安裝好的成品：

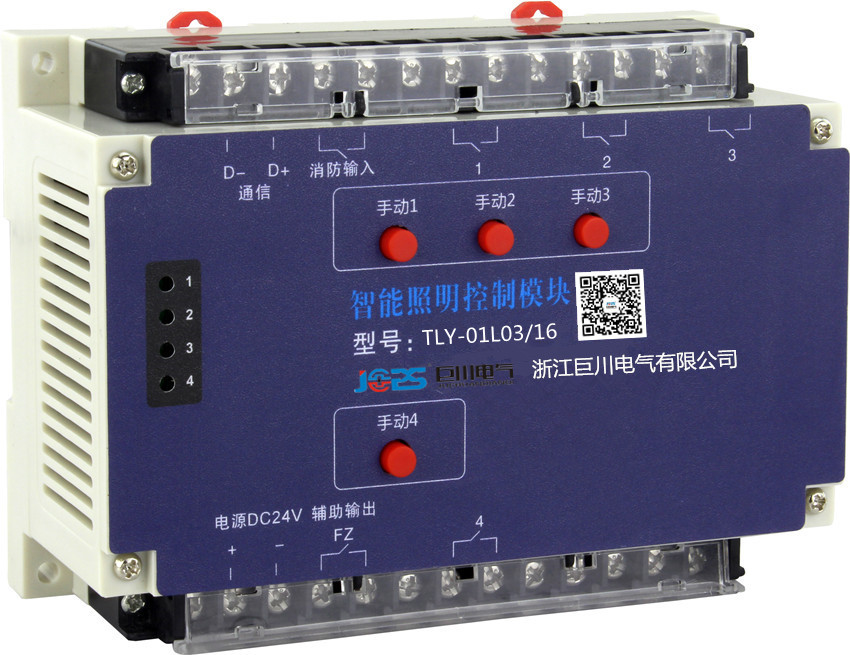

1、輸出控制常開觸點AC250V/16A(注：負載接線示意圖)

2、運行和通信狀態指示。

3、手動控制開關,現場實驗按鈕。

4、工作電源：V ,V-：DC12V；VCC,GND：DC12V/ 2A；電源和智能照明模塊對應V 連接VCC，V-連接GND，B0,A0,RS-485通信接口,主要與后臺總線連接，智能照明控制模塊BO,A0之間對應手拉手方式連接，接線圖上未標明的在對應模塊上標示有，KEY為開關量連接型號，B1,A1為抄表連接型號，DS1為溫度采集連接型號，I1,I2根據現場編程設定

5、EX-KB-4.16 擴展接口

五、JCT型系列智能燈光控制器選型

六、EX-KB-4.16功能及操作說明

1、 繼電器開關手動控制

本模塊除接收外部信號進行開關控制外，也可手動控制開關。

通過操作1～12回路繼電器的手動開關，可分別控制1～12回路開、關。

2、 本機設備號

設備ID必須通過“JCT系統控制軟件”設置，設置見軟件說明。

3、 場景

多達128個場景，每個場景由任意回路組合而成。場景必須通過“JCT 系統控制軟件”來設置，設置見軟件說明。

4、 回路開啟和保護延時

回路開啟延時：每個回路可設置開啟延時，即回路啟動后，達到延時值時該回路才有輸出。開啟延時的作用，當同時啟動多個回路時，回路按延時值依次啟動，避免全部啟動時的沖擊大電流。

注：開啟延時值范圍為0.0～25.0秒。

回路保護延時：每個回路可設置保護延時，即當某回路的輸出關斷后，為了保護負載，只有時間達到保護延時值時該回路才能再受控制輸出。

注：保護延時值范圍為00～60分。

開啟延時值、保護延時值必須通過“JCT系統控制軟件”來設置，設置見其說明。

5、 重啟后運行場設置（上電恢復場景設置）

如系統設置為已開的場，本機重啟后，將運行上次關機時開啟的場景。

如系統設置為指定的場，本機重啟后，將運行指定的場景。

設置要通過“JCT系統控制軟件”，設置見其說明。系統默認重啟后不運行場景。

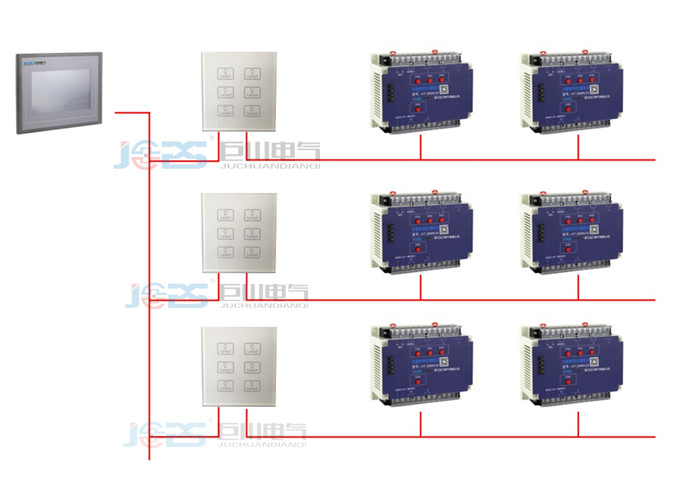

七、EX-KB-4.16系列智能燈光控制系統網絡拓?fù)鋱D

設備安裝應嚴格按照接線標識和端子的插接方向安裝，剝開的金屬線頭（8mm）應保證完整的放入端子的接線孔中，再擰緊鏍釘，安裝時應避免剝開的金屬線頭過長外露或緊固鏍釘松動，否則將會引發嚴重事故。安裝線徑建議選擇多股BVR線（線徑據實際負荷選擇）。（如下圖）

八、常見故障處理

1、電源故障 ----- 檢查輸入AC220V電源是否連接或連接正確；

2、無輸出控制----檢查輸出控制線是否連接正確；

3、控制器不工作 ----檢查開關DC12V電源是否連接正確；

4. 無通信-----檢查通信線路、通信端口安裝是否正確；

巨川電氣智能照明模塊是內置微型控制器的編程式天文鐘,它能根據當?shù)氐娜章淙粘鰰r間,自動高精度計算調整天文控制時間，獨立控制每一輸出。回路:天文回路、節電回路、特別回路。根據地理坐標和黃昏模式，或者在一年內根據總時數來計算每天太陽周期的天文時間。

●以高速微處理器為核心，LED數碼管顯示關鍵系統參數，輕觸按鈕操作。

●內嵌高精度實時日歷和時鐘，即使在工業現場等極端惡劣工作環境中，仍保證時鐘誤差<2分鐘/年。

●自動高精度計算當?shù)氐奶旌谔炝習r間，自動調整天文控制時間，天文時間計算準確度高，適用于國內外任何地區。

●以天文計算時間為基準，可以根據需要靈活設置時間偏移量，以便對天文控制時間進行微調。

●在線可編程時間控制模式，即可選擇一般意義上的定時器控制，也可選擇天文時間控制，或者是兩種時控模式的邏輯組合。

●迎合城市景觀照明的實際需要，具備豐富的節假日控制功能，一年/一周中的任意一天，均可獨立設置控制時段。

●具有工業標準的RS232通訊接口，實現控制設備的“遙控、遙測、遙信”功能。

●接近應用極限的、多達96個時間段的單通道多時段定時控制功能，滿足特殊場合需要；

●提供完善的系統參數設置途徑，除了手動和遠程方式外，通過配套的“BW-3便攜式數據終端訪問；即使對于多達2000有余的系統參數，“BW-3便攜式數據終端”也能做到“一機在手，別無所求”。

●完善的時鐘備用電源冗余設計保障措施，進一步保證突發情況下（異常斷電、電池?fù)p壞）時鐘的穩定運行。

效益分析：

巨川電氣專業生產：照明智能控制模塊,智能照明控制模塊,路燈照明智能控制模塊,hdl智能模塊調光,智能照明調光模塊,奇勝智能照明控制系統,教室照明智能控制系統,

一：具有經緯度自適應時間自動調節功能。

本開關可以隨不同地理位置（經緯度）、不同季節（日期）和不同的日照時間自動、合理地調整開、關時間。

二：在經緯度自適應時間自動調節功能下，可以節省人力、物力。

因為本開關是根據所在地區的經緯度，通過微電腦計算日照差數值，自動控制開關的開啟和關閉時間，所以用戶不再需要隔幾天就去調整開、關的時間，從而可以省去很大的人力。同時又因為用電器用電的時間縮短從而節省15%以上的電能。

三：具有強大的直接控制功率。

四：具有時間自動糾正功能及萬年歷功能。

內置微電腦時間糾正功能，保證每天時間誤差小于2秒。萬年歷功能下，確保閏年自動調整。

五：采用進口高能鋰電池和防火外殼。

采用進口高能鋰電池，杜絕電池漏液現象。采用絕對防火材料作為外殼材料，防止意外發生。

六：長時間斷電數據保護。

內置微電腦斷電數據保護，在機體沒有受到嚴重?fù)p壞情況下是不會掉失原有資料。

七：強大的抗干擾能力。

采用進口芯片及專門抗干擾技術，確保在惡劣的條件下也能可靠地運行，抗干擾能力遠比同類產品強
