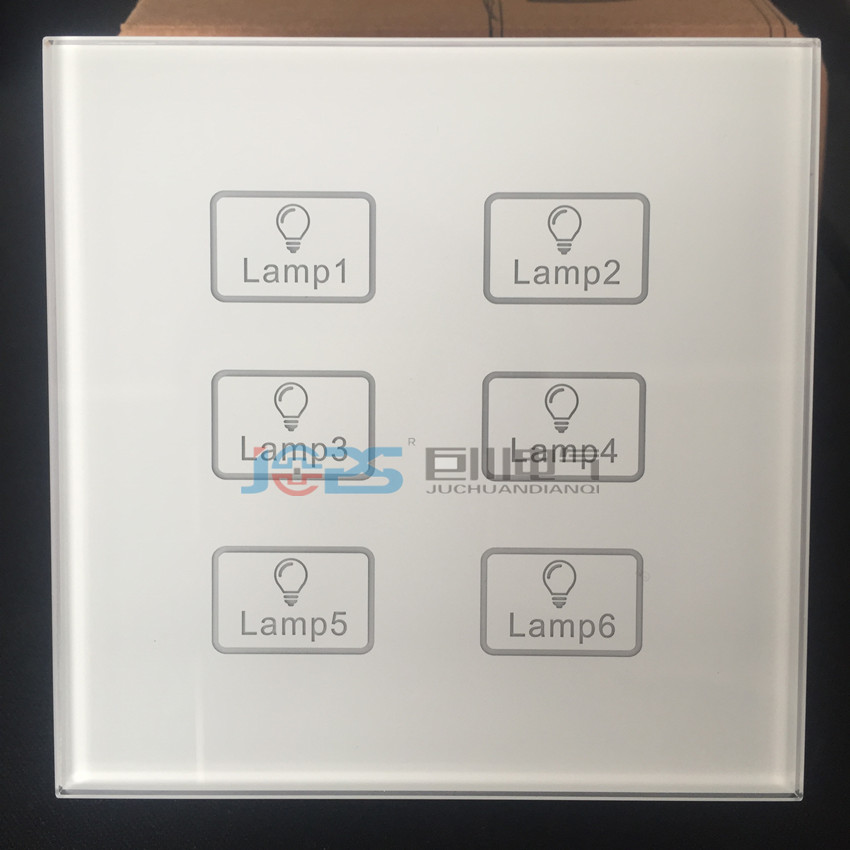

一、6鍵智能觸摸面板 概述

巨川電氣智能照明控制模塊面板，包含2鍵、4鍵、6鍵、8鍵、12鍵等類型，通訊采用R485總線通訊方式，自帶場景控制，適合智能開關模塊與智能調光模塊等配合使用，具有遠程編程和管理功能。智能照明控制模塊是以微處理器和現代電力電子先進技術開發為基礎開發的高性能產品，能對照明電控實行監控和操作，改善照明電控的負荷及故障，減少維護費用，降低工作人員維護工作量，操作簡單、功能強大。
二、 智能照明控制模塊功能特點
多種按鍵模式：單開、單關、單開/關、短按/長按等
多種按鍵控制類型：場景、單多回路調節等
具有遠程編程和管理功能
每個按鍵有紅、藍指示燈指示
實時反映所對應回路的狀態
采用485總線方式通訊
86型暗盒安裝
*時控功能 *手動功能 *自動功能 *消防功能 *光控功能 *遠程遠程有線控制
三、智能照明控制模塊 主要技術參數
輸入電壓：DC24V
總線耗電：30mA/DC24V
按鍵數：2、4、6、8、12
環境條件：
工作溫度0℃~45℃
工作相對濕度20%~90%
儲存溫度-40℃~+55℃
儲存相對濕度10%~93
5. 外形尺寸：86mm×86mm×35mm
6. 重量：0.3kg

智能照明控制模塊連接系統
    無需網關，無需服務器主機，安裝無需技術人員指導，組網非常簡單。
    電腦無需高配置，支持WIN 7系統32位，手機安卓系統。
    智能照明控制模塊Y-BUS系統有線通信距離5公里內無需價格信號放大器。

智能照明控制模塊對大廈電控操作：
      大廈智能照明監控系統終端是有監控室操作及監控大廈的照明部分，.管理人員只需要在監控室操作整個大廈的電路，無線親自到位檢查和現場操作，只需在監控終端就可以操作和檢查照明是否開/關。

智能照明控制模塊安裝方式：
1.安裝在導軌上，4路智能照明模塊等于4位開關，6路智能控制模塊等于6為開關，8位智能照明控制模塊等于8位開關。
2.模塊接線直出直入非常方便。
3.總線使用巨川總線一條線即可，減少接線錯誤。
4.接線端子大，能過25平方線。

智能照明控制模塊接線示范：
1.開關為正泰開關，16A開關直接接到模塊輸入端子上，輸入端子直接到燈。
2.總線和模塊與模塊直接串聯起來，然后接到電腦上。

智能照明模塊適用范圍:
工業設施
冶金、煤礦、鋼鐵、石化、港口、船舶、鐵路等領域的配電和電動機保護與控制系統；
電動機控制中心（MCC）,尤其是智能化電控系統或要求額定運行分斷能力Ics高達80KA的配電控制與保護系統；
單電機控制與保護系統；
配電中心
商業及民用設施
現代化建筑中的照明、電源轉換、泵、風機、空調、消防、照明等電氣控制與保護系統；
遠程控制照明系統。
醫院
信息處理中心（銀行、市政、證券交易中心等）
電信通訊機房
商業大樓（大型購物中心、超級市場、超市等）
基礎設施
港口或鐵路系統（航空港、鐵路客運中心等）
高速公路照明或通風系統
駐地控制保護系統（如邊防哨所、雷達機站）
消防系統
